Energia em movimento para uma rede mais resiliente
O que pode oferecer um volante de inércia em vácuo e como demonstrar o seu valor
Imagine uma roda pesada que funciona como uma reserva recarregável. A eletricidade faz com que rode mais depressa. Mais tarde, a roda abranda e a mesma máquina devolve parte dessa energia como eletricidade. Poderia ajudar a compensar interrupções breves da produção solar ou alterações súbitas da procura.
A ideia num minuto
- A energia vem do exterior: por exemplo, de uma central solar ou de outra fonte mecânica.
- O rotor armazena energia no movimento. Os ímanes ajudam a convertê-la; não são um combustível.
- O vácuo pode reduzir a resistência do ar. Bomba, arrefecimento, rolamentos e controlos continuam a consumir energia.
- O objetivo é um armazenamento útil e acessível. O documento propõe um projeto e ensaios; o desempenho e o custo a longo prazo ainda têm de ser medidos.
Veja o breve vídeo ilustrado
Animação conceptual legendada com fundo instrumental original Organic Jazz-Zen. Mostra armazenamento e conversão, não um protótipo em funcionamento nem desempenho medido. Sem narração de voz.

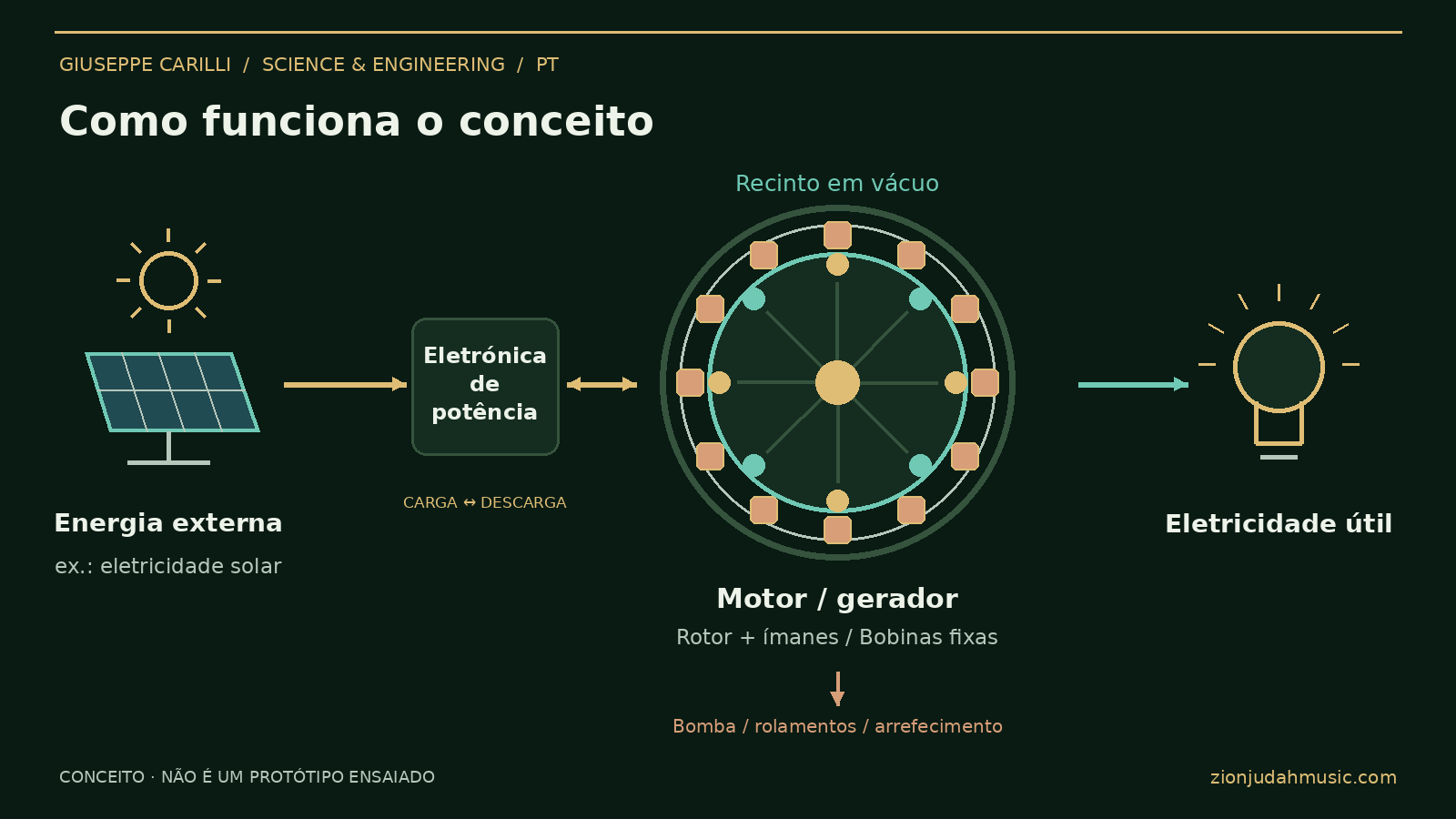

Como funciona o gerador, passo a passo
A máquina de ímanes permanentes proposta pode converter em eletricidade a potência mecânica externa fornecida ao veio. Com um acionamento bidirecional adequado e um rotor concebido para o efeito, também pode integrar um sistema de armazenamento por volante de inércia. São dois modos de funcionamento com fronteiras energéticas diferentes.
1. Vamos seguir a energia
Um motor ou uma turbina externa faz rodar um rotor com ímanes NdFeB. O campo magnético variável induz tensão nos enrolamentos fixos de cobre do estator, sobre um núcleo laminado de aço elétrico. Na lei de Faraday, λ é o fluxo concatenado com o enrolamento. A entrega de corrente produz um binário eletromagnético resistente. A velocidade constante, o acionamento externo fornece a saída elétrica útil e todas as perdas.
Tshaft é o binário no veio em N·m; ω é a velocidade angular em rad/s. Os ímanes fornecem o campo; o acionamento fornece a energia.
2. Vamos controlar a eletricidade
A frequência da máquina depende dos pares de polos e da velocidade: p representa os pares de polos e n as rpm. Quatro polos a 1.500 rpm produzem 50 Hz antes da conversão eletrónica. Um retificador, ligação CC e inversor adaptam a eletricidade à carga. Carregar o volante exige um acionamento de motor bidirecional; um retificador passivo, por si só, não o pode acelerar eletricamente.
O conversor, os controlos e os requisitos de ligação devem ser concebidos para o serviço elétrico previsto.
3. Vamos armazenar energia no movimento
A carga acelera o rotor; a descarga abranda-o. J é o momento de inércia e ωmax e ωmin definem o intervalo útil de velocidade. A fórmula representa a variação da energia de rotação armazenada. A energia elétrica entregue é menor após as perdas de conversão, espera e auxiliares.

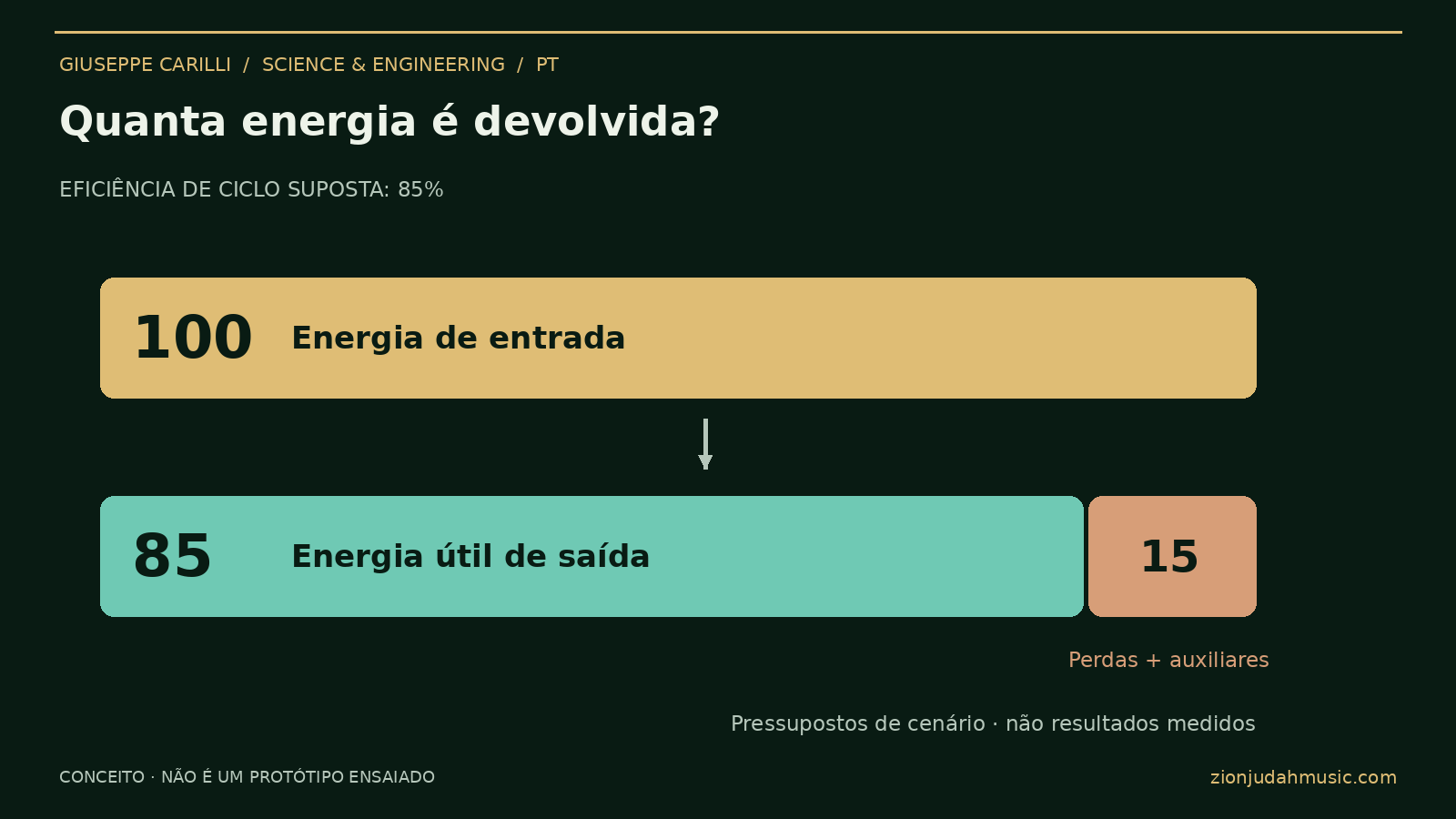

Num ciclo elétrico completo com os mesmos estados energéticos internos iniciais e finais, Ein = Eout + Eloss. Incluir carga, espera, descarga e auxiliares uma única vez. A eficiência veio-CA do gerador e a eficiência CA-CA do armazenamento têm fronteiras diferentes.
4. Vamos avaliar o que o vácuo poupa
O vácuo reduz a resistência aerodinâmica, mas o bombeamento consome energia e a menor refrigeração por gás dificulta a remoção do calor. Escolher a pressão pelas perdas totais medidas do ciclo. Verificar temperatura e margem de desmagnetização, isolamento, tensões do rotor, retenção dos ímanes, equilibragem, velocidades críticas, proteção contra sobrevelocidade e contenção de fragmentos. Continuam a existir perdas no cobre, núcleo, rolamentos e conversores.
A comparação útil é o mesmo serviço entregue em ar e em vácuo, incluindo evacuação, espera, arrefecimento e todos os auxiliares.
5. Vamos medir antes de afirmar um benefício
Medir binário e velocidade do veio, potências elétricas ativas de entrada e saída, pressão, temperaturas e todos os auxiliares numa base temporal sincronizada. Integrar a energia na carga, espera e descarga; declarar calibração, incerteza e estados energéticos iniciais e finais. Publicar repetibilidade, perdas em espera, vida útil e manutenção.
O vídeo é uma animação conceptual, não uma demonstração de um protótipo operacional. A eficiência CA-CA suposta de 85% e os cenários de preço continuam a ser hipóteses por validar. O resultado deve superar a incerteza de medição e cumprir os requisitos definidos do serviço, mecânicos e térmicos.
Vamos seguir a energia

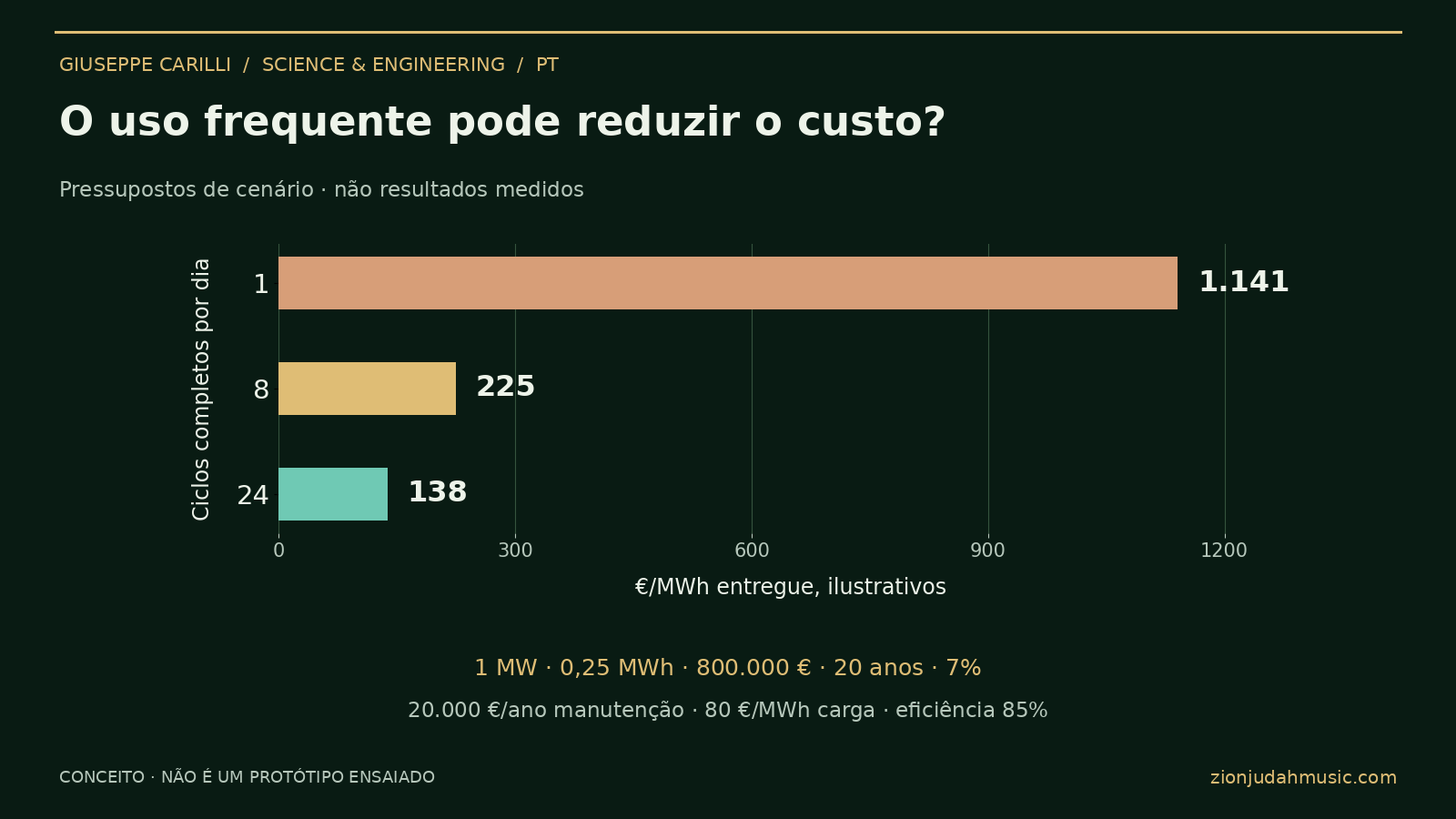

O uso frequente pode reduzir o custo?
Aqui não foi demonstrada uma fonte de eletricidade gratuita. A luz solar pode chegar sem comprar combustível, mas a captação, os equipamentos, as perdas de carga e a manutenção custam dinheiro. O benefício ambiental depende da eletricidade de carga e de todo o ciclo de vida. O exemplo económico é uma hipótese a testar, não uma promessa de preço.
1 MW de saída; 0,25 MWh entregues por descarga completa (15 minutos); investimento instalado de 800.000 €; manutenção corrente de 20.000 €/ano; 20 anos; taxa de 7%; energia de carga a 80 €/MWh; eficiência CA-CA assumida de 85%, incluindo os auxiliares no perfil indicado. São hipóteses do modelo, não desempenho medido nem proposta comercial. [1]
Com estas hipóteses, descer abaixo de 150 €/MWh exige cerca de 18,73 ciclos completos por dia. A 24 ciclos diários, o modelo implica 175.200 ciclos em 20 anos, antes das paragens. É necessário demonstrar essa utilização, vida útil e calendário de carga. Duplicar o capital para 1,6 milhões € eleva a estimativa a 24 ciclos para cerca de 172 €/MWh. Ligação à rede, impostos, reparações extraordinárias e fim de vida ficam fora deste caso simplificado. A eficiência deve ser novamente medida para cada perfil de espera.
Comparações de tecnologias e custos
Começa pela função de cada tecnologia e lê cada gráfico no seu contexto. O LCOE da geração, o LCOS do armazenamento e o cenário simplificado do rotor respondem a perguntas diferentes.
O LCOE estima o custo de geração ao longo da vida útil por unidade de eletricidade. O LCOS estima o custo do serviço de armazenamento. Nenhum é uma tarifa ao consumidor nem uma medida completa do valor para a rede.
Descarregar todos os gráficos - EN / IT / ES / PT Artigo completo no LinkedIn ↗

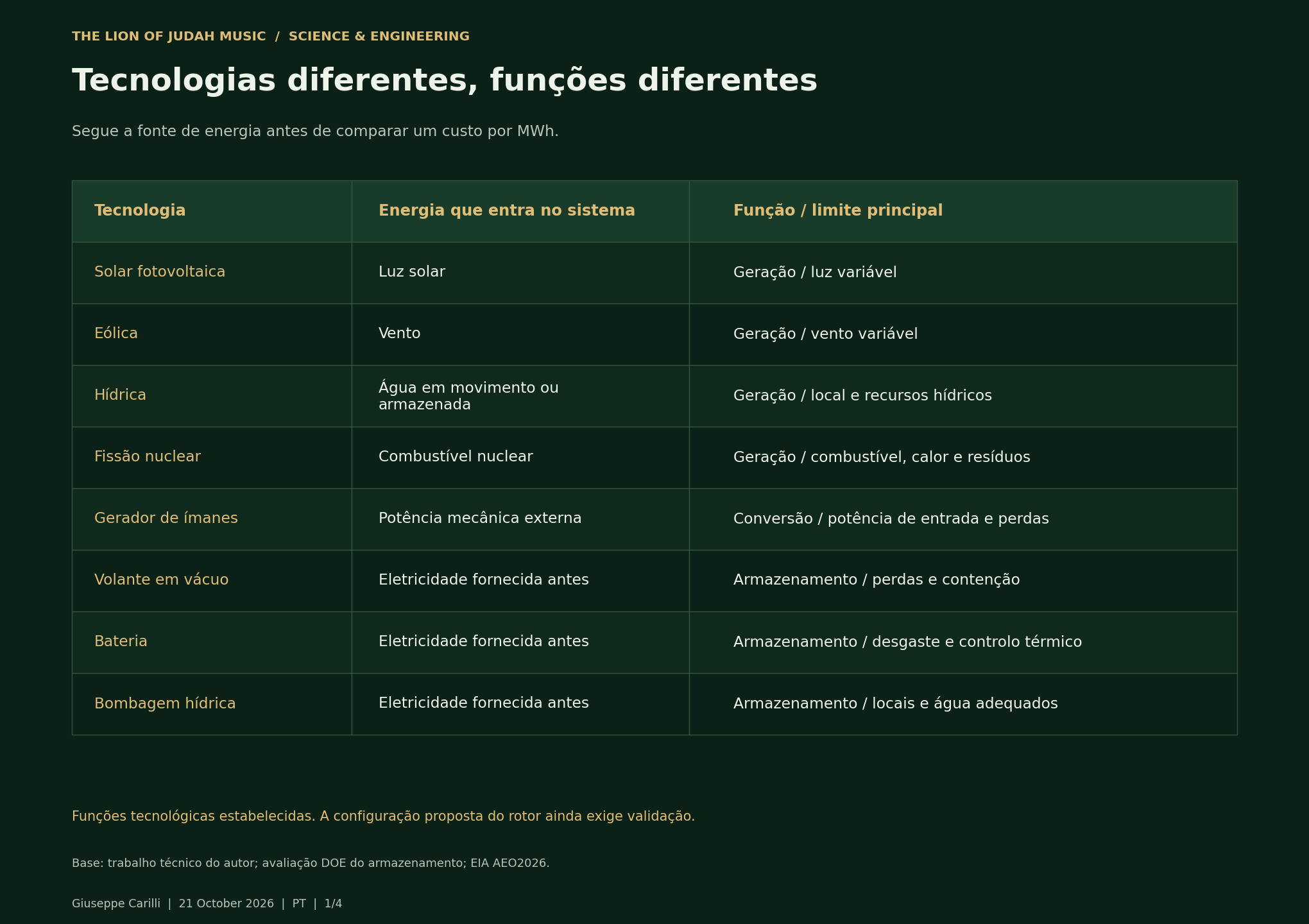

Tecnologias diferentes, funções diferentes
Tabelas de dados acessíveis
| Tecnologia | Energia que entra no sistema | Função / limite principal |
|---|---|---|
| Solar fotovoltaica | Luz solar | Geração / luz variável |
| Eólica | Vento | Geração / vento variável |
| Hídrica | Água em movimento ou armazenada | Geração / local e recursos hídricos |
| Fissão nuclear | Combustível nuclear | Geração / combustível, calor e resíduos |
| Gerador de ímanes | Potência mecânica externa | Conversão / potência de entrada e perdas |
| Volante em vácuo | Eletricidade fornecida antes | Armazenamento / perdas e contenção |
| Bateria | Eletricidade fornecida antes | Armazenamento / desgaste e controlo térmico |
| Bombagem hídrica | Eletricidade fornecida antes | Armazenamento / locais e água adequados |

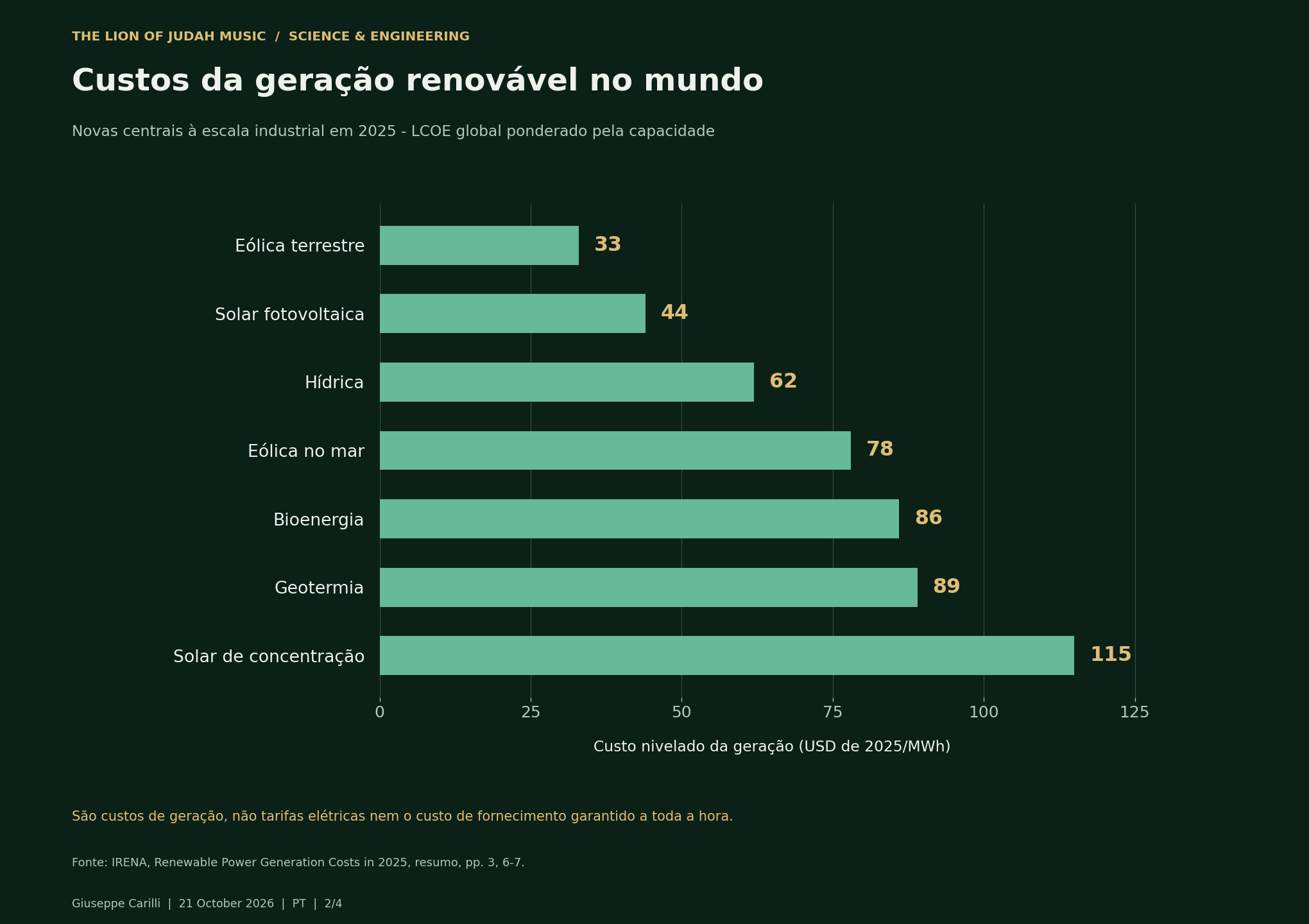

Custos da geração renovável no mundo
Fonte: IRENA, Renewable Power Generation Costs in 2025, resumo, pp. 3, 6-7.
Tabelas de dados acessíveis
| Tecnologia | 2025 USD/MWh |
|---|---|
| Eólica terrestre | 33 |
| Solar fotovoltaica | 44 |
| Hídrica | 62 |
| Eólica no mar | 78 |
| Bioenergia | 86 |
| Geotermia | 89 |
| Solar de concentração | 115 |

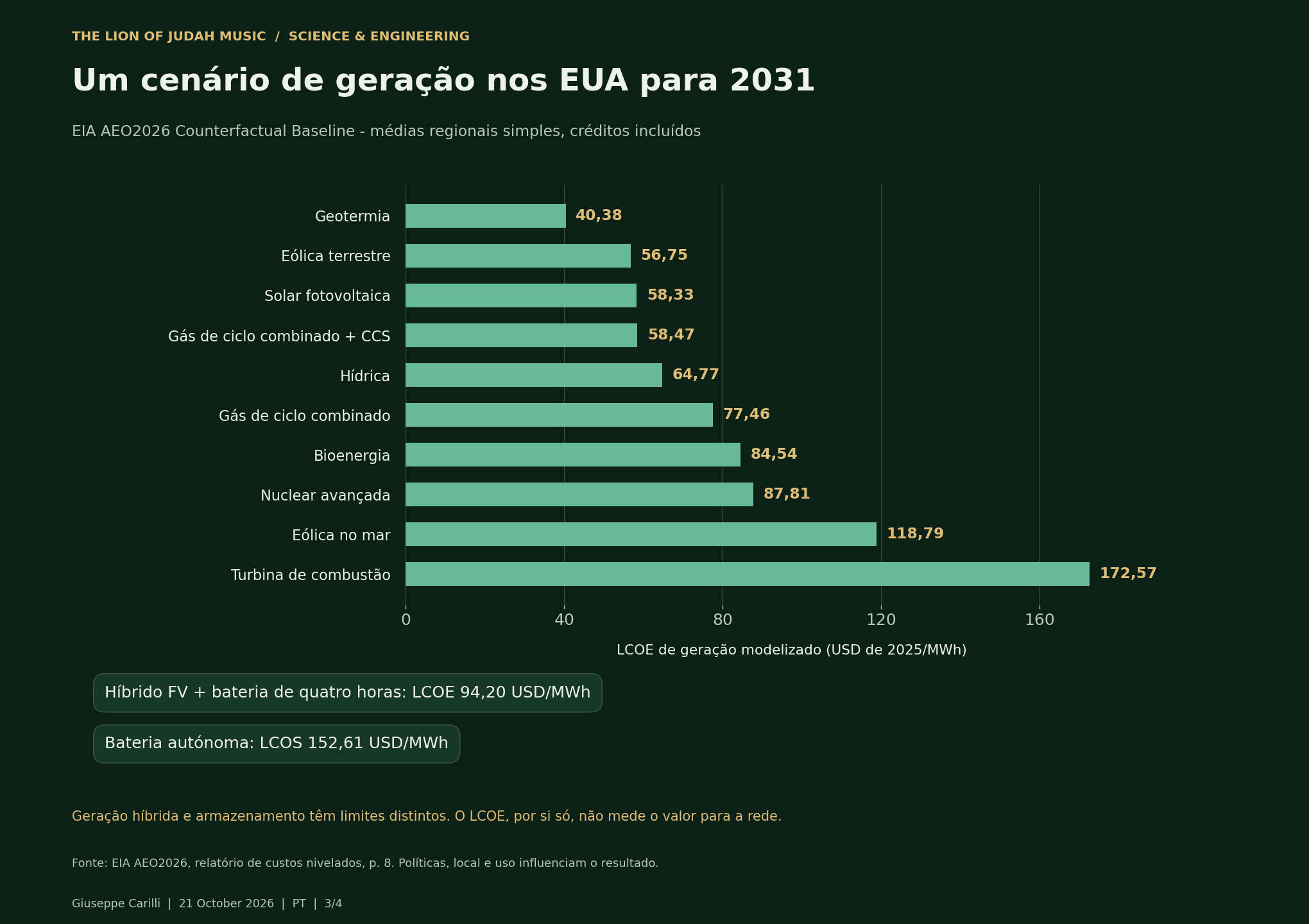

Um cenário de geração nos EUA para 2031
A EIA assume recuperação de custos em 30 anos e custo médio ponderado do capital após impostos de 7,27% para a entrada em serviço em 2031.
Tabelas de dados acessíveis
| Tecnologia | 2025 USD/MWh |
|---|---|
| Geotermia | 40.38 |
| Eólica terrestre | 56.75 |
| Solar fotovoltaica | 58.33 |
| Gás de ciclo combinado + CCS | 58.47 |
| Hídrica | 64.77 |
| Gás de ciclo combinado | 77.46 |
| Bioenergia | 84.54 |
| Nuclear avançada | 87.81 |
| Eólica no mar | 118.79 |
| Turbina de combustão | 172.57 |
| Híbrido FV + bateria de quatro horas: LCOE 94,20 USD/MWh | 94.20 LCOE |
| Bateria autónoma: LCOS 152,61 USD/MWh | 152.61 LCOS |

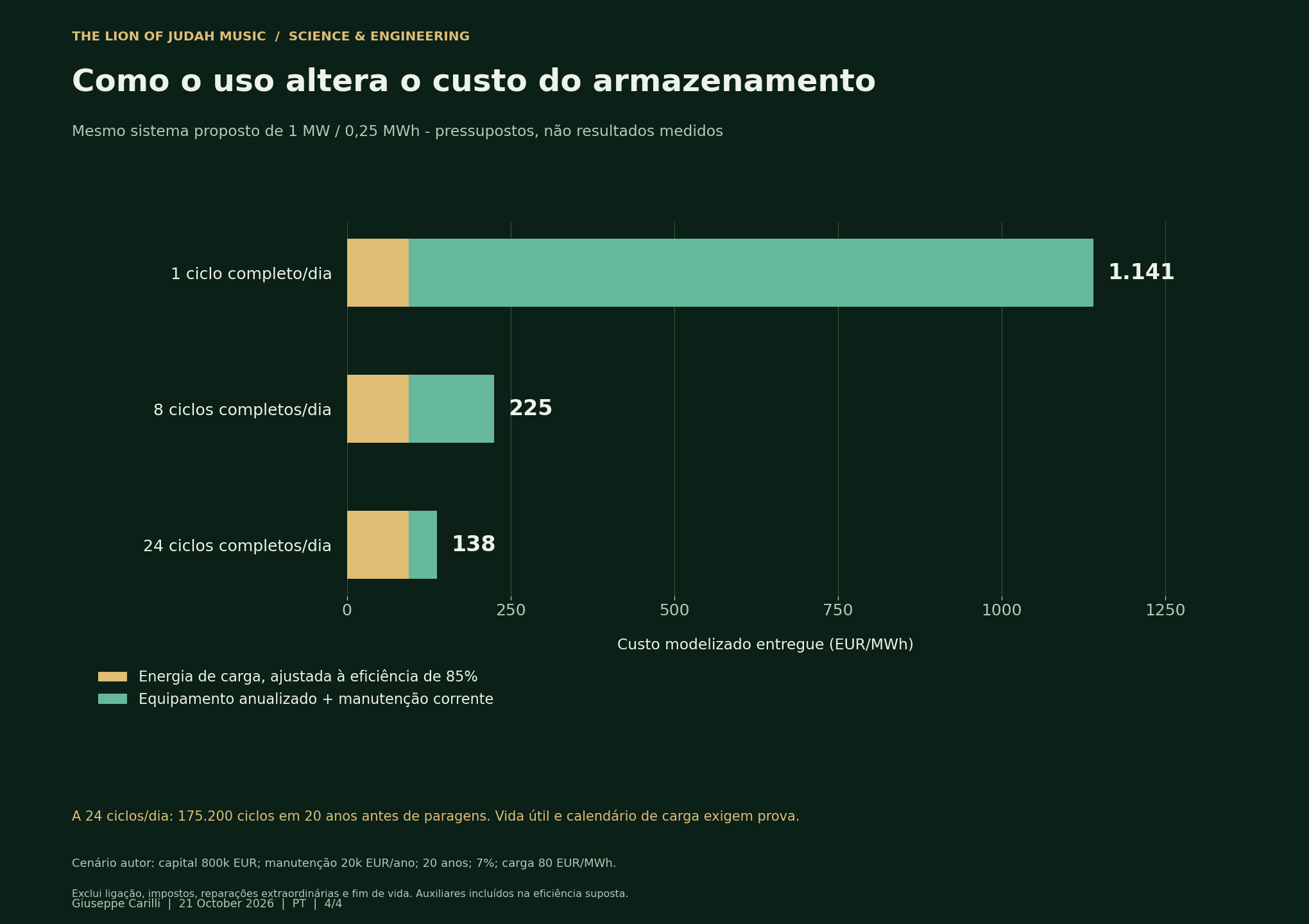

Como o uso altera o custo do armazenamento
Tabelas de dados acessíveis
| Mesmo sistema proposto de 1 MW / 0,25 MWh - pressupostos, não resultados medidos | EUR/MWh |
|---|---|
| 1 ciclo completo/dia | 1140.85 |
| 8 ciclos completos/dia | 224.96 |
| 24 ciclos completos/dia | 137.73 |
Dados e método
O gráfico IRENA usa médias globais de projetos de 2025. O da EIA é uma projeção dos EUA para 2031 com os seus pressupostos legais. O gráfico do rotor recalcula o modelo do trabalho. Não se aplica conversão cambial nem uma classificação direta entre os três conjuntos de dados.
Fontes verificadas em 21 de outubro de 2026. CSV
Quatro palavras úteis
| Palavra | Significado |
|---|---|
| Potência | A rapidez com que a energia é entregue, medida em kW ou MW. |
| Energia | A quantidade que pode ser entregue, medida em kWh ou MWh. |
| Eficiência | A saída útil dividida pela entrada durante um ciclo definido. |
| Custo do ciclo de vida | Equipamentos, carga, manutenção e outros custos durante a vida útil. |
Um resultado útil seria uma poupança líquida repetível face à mesma tarefa em ar, superior à incerteza de medição, com temperaturas, contenção mecânica e custo total aceitáveis. O próximo passo são medições independentes.
Convido à análise crítica investigadores, engenheiros, estudantes e todas as pessoas interessadas numa energia resiliente. O contributo que pretendo dar é concreto: uma hipótese transparente, medições reproduzíveis e uma decisão que outros possam verificar. Conhecimento partilhado e respeito pela Mãe Terra caminham juntos.
Ler o apêndice técnico
Abra o apêndice técnico para consultar materiais, equações, cálculos de custos e o protocolo de medição. A explicação breve e o apêndice descrevem o mesmo sistema proposto.
Dentro da máquina
A configuração de referência coloca os ímanes permanentes no rotor e os enrolamentos de cobre num estator fixo. Retificador, barramento de corrente contínua e inversor adaptam a saída à carga. O vácuo pode reduzir a resistência aerodinâmica, mas dificulta a remoção de calor, a vedação e a manutenção. A pressão ideal é a que melhora o sistema completo, em vez de ser apenas a mínima alcançável. [1], [3]
| Elemento | Decisão de engenharia | Verificação necessária |
|---|---|---|
| Ímanes | NdFeB; ponderar SmCo ou ferrite quando adequado. | Temperatura, margem de desmagnetização e rastreabilidade. |
| Enrolamentos e núcleo | Cobre e chapas isoladas de aço elétrico. | Resistência a quente, isolamento e perdas na forma de onda real. |
| Rotor e câmara | Retenção qualificada, equilibragem e contenção de fragmentos. | Tensões, velocidades críticas, fadiga e resposta a falhas. |
| Apoios e vácuo | Rolamentos, vedantes, bomba e apoios de emergência quando necessários. | Consumo em espera, fugas e perda de controlo. |
| Arrefecimento e conversores | Percursos térmicos definidos e eletrónica protegida. | Pontos quentes, perdas de conversão e saída CA útil. |
Um pequeno exemplo torna a escala visível
Um anel fino ideal de 10 kg e raio de 0,20 m tem J = 0,40 kg·m². A 3.000 rpm contém cerca de 5,48 Wh, equivalentes a 19,7 segundos a 1 kW apenas se toda a energia cinética pudesse ser recuperada sem perdas. Uma máquina real mantém uma velocidade mínima de funcionamento, pelo que a energia disponível é inferior. Este exemplo é independente do cenário económico de rede da página seguinte. [1; cálculo revisto nesta edição]
Eusable = ½ J(ωmax² − ωmin²)
J é o momento de inércia; ω é a velocidade angular em rad/s. A energia elétrica entregue é inferior após perdas de conversão, espera e auxiliares.
A potência (kW ou MW) indica a taxa de entrega. A energia (kWh ou MWh) indica a quantidade disponível. Uma potência elevada, por si só, não demonstra uma descarga prolongada.
O custo de o utilizar
Um projeto de armazenamento deve pagar a energia que recebe e os equipamentos que a devolvem. As alternativas devem ser comparadas com a mesma potência, duração útil, resposta exigida, espera e utilização anual. A metodologia do DOE inclui carga e substituições. Fornece um quadro de análise, não um orçamento nem uma validação desta máquina. [4]
Cenário ilustrativo do trabalho
1 MW de saída; 0,25 MWh entregues por descarga completa (15 minutos); investimento instalado de 800.000 €; manutenção corrente de 20.000 €/ano; 20 anos; taxa de 7%; energia de carga a 80 €/MWh; eficiência CA-CA assumida de 85%, incluindo os auxiliares no perfil indicado. São hipóteses do modelo, não desempenho medido nem proposta comercial. [1]
| Ciclos completos/dia | MWh úteis/ano | Custo modelado €/MWh |
|---|---|---|
| 1 | 91,25 | 1.141 |
| 8 | 730 | 225 |
| 24 | 2.190 | 138 |
Cálculo sem arredondamento intermédio: fator de recuperação do capital 0,0943929; custo fixo anual de 95.514,34 €. Q = 0,25 × 365 × c. Custo unitário indicativo = 95.514,34 € / Q + 80 € / 0,85.
Com estas hipóteses, descer abaixo de 150 €/MWh exige cerca de 18,73 ciclos completos por dia. A 24 ciclos diários, o modelo implica 175.200 ciclos em 20 anos, antes das paragens. É necessário demonstrar essa utilização, vida útil e calendário de carga. Duplicar o capital para 1,6 milhões € eleva a estimativa a 24 ciclos para cerca de 172 €/MWh. Ligação à rede, impostos, reparações extraordinárias e fim de vida ficam fora deste caso simplificado. A eficiência deve ser novamente medida para cada perfil de espera.
Usar com cuidado as comparações de mercado
A IRENA indica custos médios globais ponderados de geração de novos projetos de 2025 de 33 USD/MWh para eólica terrestre e 44 USD/MWh para solar fotovoltaica, em dólares de 2025. Descrevem geração, não o custo da energia devolvida por este armazenamento. As estimativas EIA AEO2026 referem-se a recursos dos EUA que entram em serviço em 2031, segundo hipóteses políticas e financeiras definidas. Nenhum destes valores é uma tarifa local, preço garantido ou classificação única de serviços intercambiáveis. [5], [6]
Que provas seriam convincentes?
O próximo passo credível é um demonstrador de laboratório confinado, avaliado por engenheiros qualificados antes de um piloto no terreno. O serviço e os critérios de aceitação devem ser definidos antes dos resultados. O trabalho fornecido apresenta uma avaliação de projeto e cenários; não inclui medições independentes de um protótipo que demonstrem poupanças líquidas ou viabilidade comercial. [1]
- Definir o perímetro
Registar todas as entradas elétricas e mecânicas, saída útil e auxiliares. Incluir baterias, barramento de corrente contínua e energia inicial do rotor.
- Medir dados sincronizados
Registar em conjunto potência ativa, binário, velocidade, pressão e temperaturas. Indicar calibração, amostragem, integração e incerteza.
- Comparar ar e vácuo
Usar trajetórias equivalentes de carga e velocidade. Medir evacuação e espera; comparar uma máquina convencional na mesma tarefa útil.
- Fechar o ciclo
Começar e terminar com igual velocidade e estado dos restantes acumuladores, ou corrigir explicitamente as variações. Integrar carga, espera e descarga.
- Publicar uma decisão
Exigir um benefício líquido repetível, superior à incerteza, temperaturas e contenção aceitáveis e custo de ciclo de vida competitivo para o serviço definido.
Num ciclo com apenas trocas elétricas e estados internos equivalentes: E_in = E_out + E_perdas, contando os auxiliares uma única vez. Indicar eficiência CA-CA e perdas em espera. A eficiência do gerador entre o veio e a saída CA usa outro perímetro e deve ser identificada separadamente.
De um banco italiano a uma conversa mundial
Um piloto junto de uma carga industrial variável ou de uma central solar pode tornar o serviço mensurável. O PVGIS pode apoiar a avaliação do recurso solar quando pertinente; consumos medidos e requisitos locais de rede completam a análise. A ligação e o acesso aos mercados exigem verificações e autorizações atuais em cada jurisdição. [7]
A comparação ambiental deve incluir fabrico, origem dos ímanes, vida útil, reparações, contenção e eletricidade para carga e auxiliares. Um volante apresenta riscos de falha mecânica e perdas contínuas. Baterias, supercondensadores e outros armazenamentos devem ser comparados para o mesmo serviço. Mais geração renovável e armazenamento eficaz desempenham funções complementares.
Convido à análise crítica investigadores, engenheiros, estudantes e todas as pessoas interessadas numa energia resiliente. O contributo que pretendo dar é concreto: uma hipótese transparente, medições reproduzíveis e uma decisão que outros possam verificar. Conhecimento partilhado e respeito pela Mãe Terra caminham juntos.
Fontes, método e notas da edição
Fontes primárias selecionadas que apoiam este artigo. O trabalho original contém uma bibliografia mais ampla de 25 referências. Ligações verificadas em 21 de outubro de 2026. As fontes externas descrevem princípios estabelecidos ou outros projetos; não constituem aprovação desta máquina proposta.
- Giuseppe Carilli · Electromagnetic machine with a vacuum enclosed rotorAuthor-supplied technical paper · 22 pages · IT / EN / ES
- U.S. Department of Energy · Grid-Scale Flywheel Energy Storage PlantProject fact sheet · October 2012
- NASA · 7.0 Thermal ControlSmall Spacecraft Technology State of the Art · 2026
- U.S. Department of Energy · 2022 Grid Energy Storage Technology Cost and Performance AssessmentStorage methodology and lifecycle cost boundaries · 2022
- IRENA · Renewable Power Generation Costs in 2025: Executive Summary2026 · 2025 USD · pp. 6-7
- U.S. Energy Information Administration · Levelized Costs of New Generation Resources in AEO2026April 2026 · 2031 online year · pp. 2-3, 6 and 8
- European Commission, Joint Research Centre · Photovoltaic Geographical Information System (PVGIS)Site-specific solar-resource tools
O que esta edição esclarece
- Acrescenta a relação da energia utilizável entre velocidades máxima e mínima e separa o pequeno anel do cenário hipotético de 1 MW.
- Recalcula o exemplo financeiro, identifica custos excluídos e explicita a exigência de vida útil com muitos ciclos.
- Distingue tecnologia documentada, decisões de projeto, economia assumida e provas em falta. Não reivindica um novo princípio físico, protótipo validado, revisão por pares ou maturidade comercial.
As equações e os cenários foram recalculados a partir dos dados declarados no trabalho. Não foi fornecido nem gerado um conjunto de dados experimentais para esta edição. Trata-se de um artigo editorial complementar, que não substitui o trabalho técnico original.
Artigo reunido a partir das publicações introdutória, técnica com vídeo e de comparações com gráficos. Projeto conceptual; o desempenho independente do protótipo e o custo comercial continuam por demonstrar.
